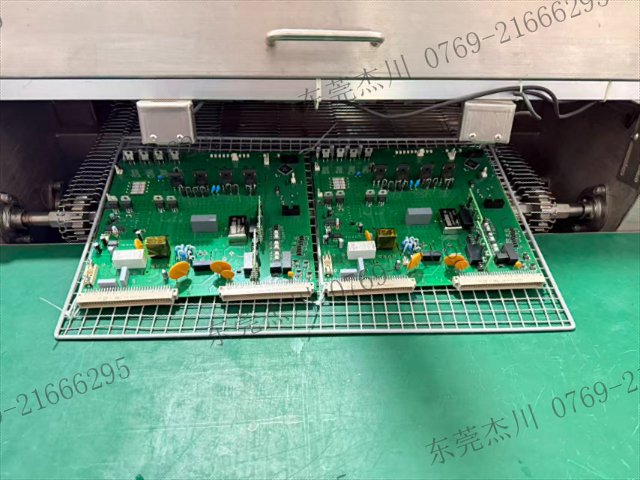

PCBA 代工清洗的流程通常包括預處理、主清洗、漂洗、干燥及檢測五道工序，且會根據污染程度設置多道清洗工序。預處理階段需對 PCBA 進行外觀檢查，識別污染物類型（如焊膏殘留、助焊劑等級）和敏感元器件（如連接器、傳感器），對易受損部件進行遮蔽保護。主清洗為主要環節，根據污染物選擇工藝：輕度污染采用單道噴淋（水基或溶劑型清洗劑），配合超聲波（頻率 28-40kHz）；重度污染或精密組件（如 BGA）需兩道主清洗，先以低濃度清洗劑初步溶解，再用高濃度配方深度清潔，確保網孔及焊點縫隙無殘留。漂洗工序多為 2-3 道，水基清洗后需經去離子水漂洗去除清洗劑殘留，溶劑型清洗則用純溶劑漂洗降低雜質濃度。干燥環節采用熱風（60-80℃）或真空干燥，避免水汽殘留。通過離子污染檢測（IPC-TM-650 標準）和外觀檢查，合格后方可出廠，多道工序協同確保清洗效果與元器件**性。柔性線路板代工清洗選東莞杰川，溫和工藝避免涂層脫落變形。山東汽車電子代工清洗廠家電話

五金工件清洗后出現水印，可能是代工清洗工藝或清洗劑的問題，需針對性解決。工藝方面，若清洗后漂洗不徹底，殘留的清洗劑與水中礦物質結合會形成水印；干燥環節溫度過高（超過 80℃）或風速過快，會導致水分蒸發不均，在工件表面留下痕跡。清洗劑若含高沸點成分（如某些溶劑型添加劑），或未添加抗硬水成分，也易與水中鈣、鎂離子反應產生水印。解決辦法：工藝上優化漂洗流程，用去離子水（電導率≤10μS/cm）沖洗，確保無清洗劑殘留；干燥采用梯度升溫（從 40℃逐步升至 60℃）配合低風速（1-2m/s），避免水分快速蒸發。清洗劑選擇含螯合劑（如 EDTA 衍生物）的配方，可螯合水中礦物質；若為溶劑型清洗劑，需控制沸點在 100-150℃，減少殘留。對精密工件，清洗后可浸涂防銹劑形成保護膜，阻斷水分與工件表面的直接接觸，徹底消除水印。陜西電路板代工清洗價格咨詢東莞杰川為**電子提供代工清洗，滿足高潔凈度應用要求。

對于帶有橡膠密封圈、塑料插件的精密五金，清洗時需針對性防護以避免材質損傷。對橡膠密封圈，先確認材質（如丁腈橡膠耐油、硅橡膠耐溫），選用兼容清洗劑（避開酮類、酯類溶劑，防止溶脹），清洗前用耐溶劑膠帶包裹密封圈外露部分，或拆卸后單獨用低濃度水基清洗劑（≤3%）常溫清洗，避免超聲波振動（頻率＞40kHz 易導致密封唇變形）。塑料插件（如 ABS、POM）需控制清洗參數：溫度≤50℃（防止材質軟化），噴淋壓力≤0.2MPa（避免沖擊開裂），對聚碳酸酯（PC）部件，禁用含胺類的清洗劑（防止應力開裂）。清洗時采用分區工藝，五金主體用常規參數清洗，橡膠 / 塑料部件區域單獨降低功率或遮蔽，清洗后優先干燥金屬部分，再對橡膠 / 塑料件用冷風（30-40℃）吹干，檢查密封圈彈性（壓縮量變化≤10%）和塑料插件外觀（無裂紋、變色），確保防護不影響整體清洗效果。

五金工件電鍍前的預處理清洗，專業代工清洗能達到電鍍要求的潔凈度，關鍵在于匹配針對性工藝。電鍍對工件表面潔凈度要求極高，需徹底去除油污、氧化皮、銹蝕、金屬碎屑等雜質（尤其是微孔內的殘留），否則會導致鍍層結合力差、鼓泡等缺陷。代工清洗通過多工序協同實現：先用堿性除油劑（pH9-10）去除表面油污，配合超聲波（28kHz）作用于螺紋、凹槽等復雜結構；再用酸性活化液（如 5% 硫酸溶液）處理，去除氧化膜并活化金屬表面；然后經去離子水（電導率≤5μS/cm）漂洗 3 次，確保無藥劑殘留。潔凈度可達到 ISO 16232-3 標準的 5 級（每 100cm?＞5μm 顆粒≤5 個），滿足鍍鉻、鍍鋅等常規電鍍要求，高級工藝（如裝飾性鍍鉻）可通過增加電解清洗工序提升至 4 級。清洗后 2 小時內完成電鍍，避免二次污染，能保障鍍層均勻性與附著力，符合汽車、電子等行業的電鍍質量標準。東莞杰川電子代工清洗支持定制化流程，適配不同封裝形式需求。

    代工清洗后的PCBA表面絕緣電阻（SIR）合格標準需結合應用場景和行業規范確定。一般民用電子（如消費類家電）要求SIR≥10?Ω，可滿足常溫常濕環境下的基本絕緣需求，防止電路漏電或信號干擾。工業控制領域因環境可能存在粉塵、濕度波動，標準提升至SIR≥10??Ω，確保在復雜工況下的穩定性。**設備（尤其是植入式或生命支持設備）對絕緣要求嚴苛，SIR需≥10??Ω，避免微小漏電引發患者**風險，同時需通過溫度濕度偏壓測試（THB測試：85℃、85%RH、500V偏壓下1000小時），確保電阻值無明顯下降（降幅≤一個數量級）。航空航天領域因面臨極端環境，SIR需≥10??Ω，且在-55℃至125℃的溫度循環測試后仍保持穩定。檢測時依據IPC-TM-650標準，使用高阻計在相鄰焊盤或導體間施加100V-500V直流電壓，持續60秒后讀數，確保符合對應行業的絕緣等級要求。 東莞杰川代工清洗支持在線式作業，銜接產線不中斷生產流程。陜西電路板代工清洗價格咨詢

節能減耗，杰川代工清洗踐行綠色發展理念。山東汽車電子代工清洗廠家電話

    五金工件的銹跡能否通過代工清洗徹底去除，取決于銹蝕程度和工藝選擇，一般不會影響工件尺寸精度。輕度浮銹（銹蝕深度＜5μm）可采用酸性清洗劑（如檸檬酸復配液）浸泡5-10分鐘，配合超聲波震蕩（頻率30kHz），通過螯合作用分解鐵銹成分（Fe?O??nH?O），去除率可達98%以上；中度銹蝕（深度5-20μm）需增加電解清洗工序，利用陽極溶解原理剝離銹層，同時添加緩蝕劑（如烏洛托品）保護基體金屬。但重度銹蝕（深度＞20μm）可能因銹層已破壞金屬晶格，無法完全恢復光潔度，需評估是否適合清洗。代工清洗時，清洗劑濃度（通常5%-8%）和處理時間嚴格控制，且采用低壓噴淋（＜），避免機械損傷，對精度要求高的工件（如公差±），清洗后經激光測徑儀檢測，尺寸變化量可控制在，符合工業使用標準。此外，清洗后會進行鈍化處理（如浸涂硅烷薄膜），防止二次銹蝕。 山東汽車電子代工清洗廠家電話
