EOS/ESD 是半導體器件主要的失效來源之一，其失效痕跡微小、隱蔽性強，FA 實驗室高度依賴金相顯微鏡進行失效點定位、形貌確認、模式判定。在過電燒毀后，芯片表面會出現金屬熔化、熔斷、碳化、變色、炸點、氧化層擊穿等特征，這些痕跡在高倍金相顯微鏡下可被清晰捕捉。通過平面觀察與截面觀察結合，實驗室人員可判斷失效點位于輸入輸出口、柵極、金屬線、焊盤還是內部單元，確定過電路徑與能量強度；通過燒毀形貌特征，區分是 EOS 強電流過熱失效，還是 ESD 靜電高壓擊穿失效。金相顯微鏡能夠快速提供直觀證據，避免盲目進入設備分析，節省大量時間與成本。同時，圖像可長期保存用于案例庫積累，提升實驗室對 EOS/ESD 失效的識別能力與預警能力。成都熒光顯微鏡一般多少錢？無錫金相顯微鏡廠家

功率器件與 IGBT 模塊承受高電壓、大電流、高溫循環，焊層空洞、基板分層、硅片裂紋、金屬擴散是典型失效模式，工業紅外顯微鏡為其提供深度無損檢測方案。功率器件硅襯底較厚，紅外光可穿透數百微米硅層，直達背面金屬層與焊料界面，直觀呈現焊層空洞率、分布與連通性，評估散熱效率與抗疲勞能力；檢測陶瓷?銅基板分層、鋁?硅界面反應、柵極氧化層異常，避免熱失效與擊穿故障；針對 IGBT 模塊多芯片并聯結構，實現各芯片鍵合狀態、均流結構、絕緣層缺陷的同步觀測，確保模塊一致性。紅外檢測無需拆解模塊、不破壞失效現場，可與熱成像、電學測試聯動，形成 “電異常 — 熱熱點 — 結構缺陷” 的完整證據鏈，支撐新能源汽車、光伏、工控、軌道交通等高可靠功率器件研發與量產質控。無錫光學顯微鏡一般多少錢廣州金相顯微鏡一般多少錢？

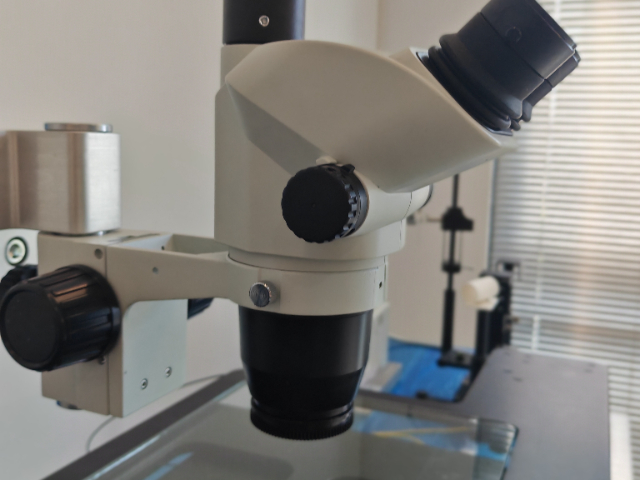

半導體封裝完成后必須經過嚴格外觀檢查，工業體式顯微鏡是封裝體表面、引腳、框架、標識、溢膠、破損等缺陷檢測的標準設備。它可清晰觀察封裝膠體是否存在氣泡、缺膠、裂紋、劃傷、變色、溢膠、分層，引腳是否變形、氧化、沾錫、彎曲、斷路，標識印刷是否清晰完整，切割道是否崩邊、毛刺、殘留。對于 QFN、DFN 等小型化封裝，器件尺寸極小、引腳密集，體式顯微鏡的高倍連續變倍與立體視覺，能夠在不損傷器件的前提下快速發現微小異常。在車規級、高可靠器件生產中，外觀缺陷可能引發嚴重失效，因此體式顯微鏡的觀測結果直接決定產品是否通過質量放行。其操作簡單、響應快速、無需復雜制樣，可與熱臺、探針臺、點膠工裝配合使用，滿足封裝工序在線檢測與返修需求。

芯片在減薄、劃片、切割、貼裝、封裝過程中易產生崩邊、隱裂紋、表面劃痕、層裂、背崩、邊角破損等機械損傷，這類缺陷會降低器件強度與可靠性，FA 實驗室依靠金相顯微鏡完成損傷觀察、范圍評估、風險判定。通過平面與截面雙視角觀察，可清晰看到硅片裂紋走向、長度、深度，判斷裂紋是否擴展至有源區；觀察劃片槽崩邊大小、背崩程度、微裂紋分布，評估劃片刀具與工藝參數是否合理；判斷表面劃痕是否穿透鈍化層、傷及金屬線路，確定是否存在漏電與失效風險。對于功率器件與薄芯片，機械損傷尤為致命，金相顯微鏡能夠在早期發現隱性缺陷，避免器件在后期可靠性測試中批量失效。其高分辨率成像可捕捉納米級裂紋痕跡，為實驗室判斷損傷來源提供關鍵依據。重慶熒光顯微鏡一般多少錢？

現代FA實驗室用金相顯微鏡普遍配備高清數字相機、專業圖像分析軟件、高精度測量模塊，不僅能觀察形貌，還能實現線寬、層厚、孔徑、間距、裂紋長度、失效面積等關鍵參數的精細測量，為失效分析提供量化數據支持。在實驗室日常工作中，金相顯微鏡可快速輸出標準格式圖像、疊加標尺、自動生成報告，滿足客戶審核、內部歸檔、技術復盤需求。通過積累大量典型失效圖片，實驗室可建立EOS/ESD、電遷移、介質擊穿、封裝分層、工藝缺陷、機械損傷等標準化案例庫，提升新人培訓效率與復雜問題判定速度。金相顯微鏡操作簡單、穩定耐用、維護成本低，能夠7×24小時滿足高頻次使用需求，是半導體FA實驗室實現高效分析、精細判定、規范輸出、持續積累的基礎裝備，對提升實驗室整體能力具有不可替代的作用。廣州數碼顯微鏡一般多少錢？無錫光學顯微鏡一般多少錢

廣州工業檢測顯微鏡一般多少錢？無錫金相顯微鏡廠家

工業體式顯微鏡是半導體制造、封裝、測試及失效分析環節中**基礎、不可或缺的在線檢測設備，憑借雙目立體成像、大景深、長工作距離、低畸變、操作便捷等優勢，承擔著芯片全流程目視質檢任務。與高倍金相顯微鏡不同，體式顯微鏡提供真實三維立體感，可在不破壞芯片、不制樣、不停線的前提下，快速觀察器件表面與宏觀結構，滿足半導體行業對微小、精密、易損元件的可視化檢測需求。它覆蓋晶圓外觀檢查、芯片挑點、鍵合線觀測、封裝外觀、焊盤檢查、缺陷定位、樣品分揀等全場景，是半導體前道、中道、后道工序的標準配置。在高潔凈度車間內，體式顯微鏡可穩定輸出清晰、立體、層次豐富的圖像，幫助工程師快速判斷外觀缺陷，減少誤判、提升良率，是連接自動化設備與人眼判斷的關鍵視覺工具，也是半導體質量控制體系中不可替代的基礎裝備。無錫金相顯微鏡廠家
